在全球积极应对气候变化、大力推动可持续发展的时代浪潮下，新能源汽车以其清洁、高效的显著优势，逐渐成为汽车产业转型升级的核心力量。而新能源充电桩，作为新能源汽车不可或缺的配套设施，宛如为绿色出行注入能量的枢纽，正日益受到广泛关注，其重要性不言而喻。
一、溯源充电桩发展脉络
新能源充电桩的诞生与电动汽车的发展紧密相连，宛如一对相互依存、共同成长的伙伴。追溯到 19 世纪，1834 年托马斯・达文波特制造出由不可充电干电池驱动的电动三轮车，由于电池一次性使用的特性，那时尚无充电概念。直至 1859 年法国物理学家普兰特发明铅酸蓄电池，以及 1881 年法国工程师古斯塔夫・土维装配出以铅酸蓄电池为动力的三轮车，可充电电池的出现才为电动汽车充电奠定了基础。不过，早期电动汽车产量有限，电池充电由汽车厂商负责，且当时许多家庭未通电，商业充电站和家庭充电均不具备条件。
19 世纪末期至 20 世纪初期，电动车迎来黄金发展期，相关配套服务设施应运而生。美国汉福德电灯公司为电动车提供可更换电池，底特律电气公司制造电动车的同时建立电池充电站。1914 年，通用电气公司推出首个公共充电站 “Electrant”，其分布广泛，采用直流充电，充电接口为单芯同轴连接。同一时期，随着家庭通电普及，家庭充电也开始发展。但好景不长，20 世纪 20 年代，因道路条件改善、汽油价格降低，行驶里程受限的电动汽车逐渐被燃油汽车取代，至 1930 年左右几乎从道路上消失。
20 世纪后期，石油危机爆发，公众对空气污染的关注度不断提升，电动汽车产业再度兴起。早期电动汽车可在家用普通插座充电，1960 年代镍镉电池问世，其比铅酸电池效率更高，为电动汽车带来更长行驶里程和更快充电时间。1990 年代直流快速充电技术取得重大突破，充电基础设施广泛建设，标准化充电系统得以发展，这些进步极大地推动了电动汽车市场的增长，使其作为清洁高效交通方式的地位日益稳固。进入 21 世纪，特别是 2010 年代以来，新能源汽车产业蓬勃发展，充电桩建设也进入快速发展阶段，从早期的简单设施逐步发展为种类丰富、功能多样的能源补给网络。
二、解析充电桩多样类型
（一）按充电电流分类
直流充电桩：直流充电桩堪称充电领域的 “短跑健将”，直接与电网相连，能将交流电转换为直流电后，直接为电动汽车电池充电。其输入电压常采用三相四线 AC380V±15%、频率 50Hz，输出的直流电压和电流可在较大范围内灵活调节。凭借强大的电力输出能力，直流充电桩能在短时间内为电动汽车补充大量电能，实现快速充电。以常见的 60kW 直流充电桩为例，为一辆续航里程 400 公里左右、电池容量 50kWh 的电动汽车充电，从电量 0 充至 80%，大约只需 30 分钟，极大地满足了用户在长途出行或急需用车时对快速充电的需求。它多安装于高速公路服务区、大型公共建筑停车场等场所，为电动汽车的长途出行提供有力保障。
交流充电桩：交流充电桩则更像一位沉稳的 “长跑选手”，它仅提供交流电力输出，需与电动汽车的车载充电机配合工作，将交流电转换为直流电后对电池充电。由于车载充电机功率一般较小，交流充电桩充电速度相对较慢，输出功率通常在 3.5kW - 22kW 之间。比如，一台 7kW 的交流充电桩，为上述同样电池容量的电动汽车充满电，大约需要 7 - 8 小时。但其结构简单、成本较低且安装方便，就像一位贴心的 “居家伙伴”，在居民小区、办公场所等用户停车时间较长、对充电速度要求相对不高的地方广泛应用，用户可利用夜间休息或白天工作时间，让车辆在悠闲时光中慢慢 “补充能量”。
交直流一体充电桩：交直流一体充电桩巧妙融合了直流充电桩的快速充电优势与交流充电桩的成本和安装优势，如同一位全能选手。在白天充电需求高峰时段，它可切换至直流充电模式，为车辆提供快速充电服务，缓解充电压力；而在夜间用电低谷、充电需求相对较少时，又能切换为交流充电模式，以较低成本为车辆进行慢充。这种灵活的充电模式切换，既满足了不同场景下用户对充电速度的多样化需求，又能有效提高设备的使用效率和经济性，在一些空间有限、希望同时兼顾多种充电需求的场所，如小型商业停车场等，具有独特的应用价值。
（二）按所有权属分类
私人充电桩：私人充电桩是专为个人用户打造的专属充电设施，通常安装在个人自有车位或车库内，具有高度的私密性和专用性。对于拥有私人充电桩的用户而言，充电变得极为便捷，就像在家中拥有一个随时可用的 “能量补给站”。他们无需担心公共充电桩的排队等待问题，可根据自己的时间安排，随时为爱车充电。私人充电桩的安装不仅提升了用户使用新能源汽车的便利性和体验感，还能让用户更好地规划日常出行，减少对续航里程的焦虑。同时，由于充电时间相对灵活，用户还可利用夜间低谷电价时段充电，降低充电成本，实现经济与便捷的双重收益。
公共充电桩：公共充电桩如同城市中的 “能量驿站”，广泛分布于公共建筑（如商场、写字楼、医院等）的停车场、公共停车场以及专门的充电站等场所，面向社会车辆提供充电服务。它的存在极大地拓展了新能源汽车的出行范围，解决了用户在外出途中的充电难题。无论是购物、办公还是就医，用户都能在附近的公共充电桩找到充电的地方。随着城市公共充电网络的不断完善，公共充电桩的数量和覆盖范围持续扩大，为新能源汽车的普及和推广提供了重要支撑。然而，公共充电桩也面临着一些挑战，如在高峰时段可能出现排队等待现象，部分充电桩的维护管理需进一步加强，以确保其正常运行和良好的使用体验。
专用充电桩：专用充电桩是由特定单位或企业为内部人员使用而建设的充电设施，一般安装在单位自有停车场内。例如公交场站、环卫车停放场所、物流园区等，这些场所的车辆使用频率高、行驶路线相对固定。以公交场站为例，公交车每天按照既定线路运行，夜间返回场站后，利用专用充电桩进行集中充电，既能满足公交车第二天的运营需求，又能通过统一管理和调度，合理安排充电时间和电量，提高能源利用效率，同时降低运营成本。专用充电桩的建设，对于保障特定行业新能源车辆的正常运行，推动行业的绿色转型和可持续发展具有重要意义。
（三）按安装方式分类

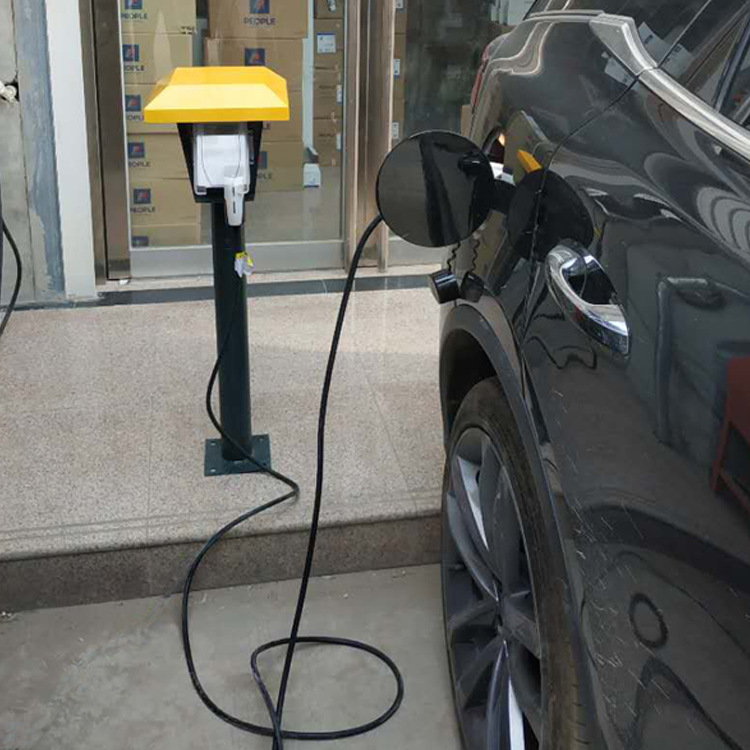

落地式充电桩：落地式充电桩宛如一位稳健的 “守护者”，独立安装在地面上，无需依赖墙体支撑。它适用于不靠近墙体的开阔停车位，具有较高的稳定性和独立性。由于无需考虑墙体安装条件的限制，落地式充电桩在安装位置的选择上更加灵活，可根据停车场的布局和车辆停放需求进行合理规划。其结构设计通常较为坚固耐用，能够承受一定程度的外力冲击，适应户外复杂的环境条件。在大型停车场、高速公路服务区等空旷场地，落地式充电桩能够充分发挥其优势，为新能源汽车提供可靠的充电服务。
壁挂式充电桩：壁挂式充电桩则像是一位巧妙利用空间的 “艺术家”，依靠墙体进行安装，节省了宝贵的地面空间。它特别适合安装在靠近墙体的停车位，如居民小区地下停车场中靠墙的车位。壁挂式充电桩的安装不仅能有效利用空间，使停车场布局更加紧凑合理，还能减少对行人或其他车辆通行的影响。其外观设计一般较为简洁轻薄，与墙体贴合紧密，既美观又实用。在一些空间有限的老旧小区，通过合理安装壁挂式充电桩，能够在有限的空间内增加充电设施数量，缓解居民充电难的问题。
（四）按充电接口数分类
一桩一充：一桩一充的充电桩就像一位专注服务单一客户的 “专属管家”，每个充电桩仅配备一个充电接口，一次只能为一辆电动汽车充电。这种充电桩的优点在于充电过程中电力分配集中，不会出现多个车辆同时充电时可能产生的功率分配不均等问题，能够为车辆提供稳定的充电功率，确保充电的高效和安全。在一些对充电速度和稳定性要求较高的场所，如高端住宅小区、电动汽车 4S 店等，一桩一充的充电桩应用较为广泛。用户无需担心与其他车辆共享充电资源时可能出现的干扰，能够安心享受专属的充电服务。
一桩多充：一桩多充的充电桩则如同一位高效协调的 “团队组织者”，配备多个充电接口，可同时为多辆电动汽车充电。它极大地提高了充电桩的使用效率，尤其适用于车辆密集、充电需求集中的场所，如大型公共停车场、充电站等。在这些地方，大量车辆同时需要充电，如果全部采用一桩一充的充电桩，不仅需要占用大量空间，建设成本也会大幅增加。而一桩多充的充电桩能够在有限的空间内满足更多车辆的充电需求，减少排队等待时间，提高停车场的整体运营效率。例如，一些新型的智能一桩多充充电桩，可根据接入车辆的数量和电池状态，智能分配充电功率，确保每辆车都能在合理时间内完成充电，实现资源的优化配置。
三、探秘充电桩工作原理
（一）交流充电桩工作原理
充电连接及通信连接：当交流充电桩的充电枪插入电动汽车的充电插座时，电动汽车的电池管理系统（BMS）会立即发挥 “侦查员” 的作用。它通过检测 CC 线路（连接确认线路）的电位变化来识别充电枪是否连接。具体来说，当充电枪未插入时，CC 线路处于开路状态，采样点电位较高；插入后，CC 线路通过电阻 R 搭铁，采样点电位降低，电池管理系统由此判断充电枪已连接。在确认连接后，若电池管理系统检测车辆无故障，便会闭合电子开关 K2。此时，充电桩内发出的 1kHz、40% 占空比的 ±12V 的导引脉冲信号，如同传递信息的 “使者”，经 CP 线（控制导引线路）及电子开关 K2 形成电池管理系统与交流充电桩的通信回路，双方开始 “交流对话”，为后续的充电过程做好准备。
交流供电：交流充电桩在与车辆建立通信连接后，会像一位严谨的 “检查员”，对自身进行全面检查，确认无故障后，接通交流接触器 K5。交流供电电路随即开始工作，由 L（火线）、N（零线）两条导线，经漏电断开开关 K3、电流限制开关 K4、交流接触器 K5 为车载充电机供电。同时，PE 保护搭铁线将车身与车外交流供电桩的壳体连接，使二者处于等电位状态，就像为车辆和充电桩之间搭建了一座安全的 “桥梁”，有效防止漏电事故发生，保障充电过程中的人身和设备安全。
（二）直流充电桩工作原理
车辆接口连接确认阶段：当用户按下直流充电枪头上的按键，将充电枪插入车辆插座并放开按键时，一场精密的 “连接确认仪式” 便悄然开启。充电桩内部的非车载充电机控制装置如同敏锐的 “观察者”，密切监测检测点 1 的电平变化。在充电枪未插入汽车充电插座时，CC1 未搭铁，R4 无电流流过，同时充电枪的 S 开关断开，R2 无电流流过，检测点 1 的电平为 12V；当枪插入充电插座，CC1 接通，R4 有电流流过，检测点 1 的电平变为 6V；放开枪头按键后，R2 和 R4 并联为 0.5kΩ，R1 为 1kΩ，检测点的电压进一步变为 4V。充电桩的非车载控制装置一旦检测到 4V 电压，便立即判断充电枪插入成功，车辆接口完全连接，并迅速将充电枪中的电子锁（若配有此装置）锁定，防止枪头意外脱落。与此同时，车辆电池管理系统（BMS）也通过检测点 2 的电压变化（CC2 接通 R3 和 R5 串联分 12V 电压，检测点 2 的电压为 6V），确认充电枪已插入充电插座，双方完成初步的连接确认。
直流充电桩自检阶段：在车辆接口完全连接后，直流充电桩如同一位认真负责的 “检修员”，开始进行一系列严格的自检工作。首先，它会闭合 K3、K4 继电器开关，使 12V 低压辅助供电回路导通，为电动汽车控制装置电池管理系统（BMS）供电。车辆电池管理系统得到供电后，会根据检测点 2 的电压再次确认车辆接口连接情况，若电压值为 6V，则开始周期性地发送通信握手报文，向充电桩表明自己的 “身份” 和状态。接着，充电桩闭合 K1、K2 继电器，进行绝缘检测。绝缘检测就像为充电线路进行一次全面的 “健康体检”，通过检测 DC+、DC-、PE 之间线路的绝缘性能，确保后续充电过程的安全性。绝缘检测结束后，充电桩投入泄放回路泄放能量，并断开 K1、K2，同时开始周期性地发送通信握手报文，与车辆保持紧密的 “沟通”。
充电准备就绪阶段：接下来进入电动汽车与直流充电桩相互配置的关键阶段。车辆控制 K5、K6 闭合，使充电回路导通，此时充电桩会像一位经验丰富的 “医生”，检测车辆端电池向左侧流出的电压是否正常（电压与通信报文描述的电池信息一致）。若电压正常，双方开始根据车辆电池的实际情况，如电池容量、剩余电量、电池温度等参数，以及充电桩的供电能力，进行充电参数的协商和配置。这一过程如同双方在进行一场精准的 “能量对接谈判”，最终确定合适的充电电压、电流和充电时间等参数，为高效、安全的充电过程做好充分准备。
四、领略充电桩重要意义
（一）助力交通领域绿色转型
在全球交通领域，新能源充电桩正成为推动绿色转型的核心力量。随着传统燃油汽车带来的环境污染和能源危机问题日益严峻，新能源汽车凭借零排放或低排放的优势，成为交通领域可持续发展的关键解决方案。而新能源充电桩作为新能源汽车的 “能量补给站”，其广泛建设和完善是新能源汽车大规模普及的前提条件。通过为新能源汽车提供便捷、高效的充电服务，充电桩鼓励更多消费者选择新能源汽车出行，从而减少城市交通中的尾气排放，改善空气质量。以北京、上海等大城市为例，近年来随着新能源汽车保有量的增加和充电桩网络的不断完善，城市空气中的污染物浓度，如氮氧化物、颗粒物等明显下降，蓝天白云的天数逐渐增多。同时，新能源汽车的推广使用还能降低对石油等传统化石能源的依赖，增强国家能源安全，推动交通能源结构向清洁、可持续方向转变，为构建绿色、低碳的交通体系奠定坚实基础。
（二）推动能源产业创新变革
新能源充电桩的发展深刻影响着能源产业格局，成为推动能源产业创新变革的重要引擎。一方面，充电桩的大规模建设增加了电力需求，促使电力企业优化电力供应结构，加大对清洁能源发电的投入和开发力度，如太阳能、风能、水能等。这不仅有助于减少对传统火电的依赖，降低碳排放，还能促进清洁能源的消纳，提高能源利用效率。例如，在一些风力资源丰富的地区，通过建设智能充电桩与风电场联动，当风力发电过剩时，将多余电能储存于充电桩配套的储能设备中，或直接为电动汽车充电，实现能源的高效利用和动态平衡。另一方面，充电桩作为能源互联网的重要节点，与智能电网、分布式能源、储能系统等深度融合，推动能源产业向智能化、互动化方向发展。通过智能控制系统，充电桩可根据电网负荷情况自动调整充电功率，实现削峰填谷，缓解电网压力；同时，用户还可通过手机 APP 等方式实时查询充电桩状态、电价信息，并实现远程控制充电，这种能源与信息技术的深度融合，为能源产业带来了全新的商业模式和发展机遇。
（三）促进社会经济协同发展
新能源充电桩的建设与发展对社会经济具有显著的促进作用，实现了多领域的协同发展。从产业发展角度看，充电桩产业的兴起带动了上下游产业链的繁荣，创造了大量的就业机会和经济效益。上游涉及充电桩设备制造、零部件生产，如充电模块、电缆、控制系统等领域，促进了相关制造业的技术升级和产业规模扩张；下游涵盖充电桩运营、维护、售后服务等环节，催生了新的服务业态。据统计，每建设 1 万个充电桩，可直接带动相关产业投资约 1.2 亿元，创造就业岗位数百个。从城市建设角度看，完善的充电桩网络提升了城市基础设施水平和综合竞争力，吸引更多新能源汽车相关企业入驻，推动城市产业结构优化升级。此外，充电桩的普及还能刺激新能源汽车消费，带动汽车销售、保险、维修等相关服务业发展，形成良性循环，促进社会经济的整体繁荣与发展。
新能源充电桩作为新能源汽车产业发展的关键支撑，在过去的发展历程中取得了显著成就，在当下的社会经济发展中发挥着不可替代的重要作用。尽管目前在建设和发展过程中仍面临诸多挑战，如充电速度有待进一步提升、充电设施布局不够均衡、建设成本较高等，但随着技术的不断创新和政策的持续支持，新能源充电桩必将迎来更加广阔的发展前景。在未来，我们有理由期待充电桩将以更加高效、智能、便捷的姿态，为新能源汽车的普及和绿色出行的实现提供坚实保障，成为推动全球可持续发展的重要力量，持续为我们的生活注入绿色活力，点亮未来出行的美好篇章。
